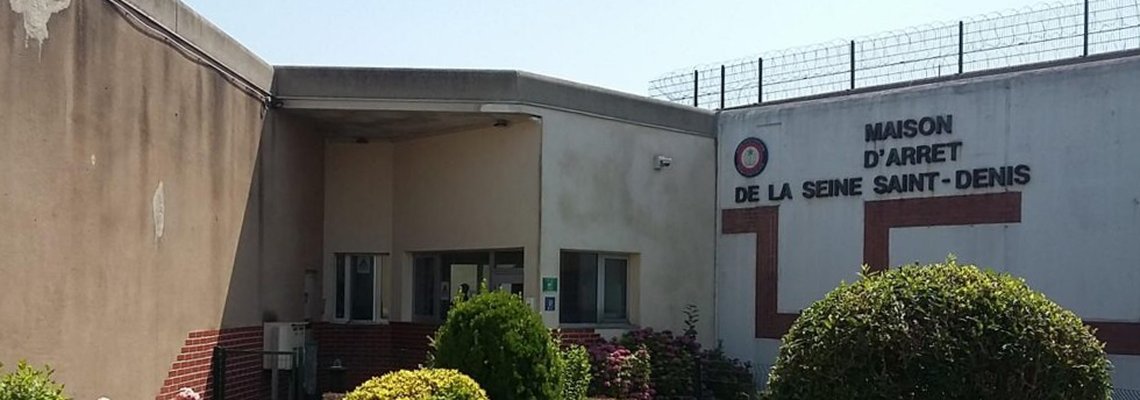

Rénovation de la GTB de la Maison d’Arrêt de Villepinte :  une modernisation complète pilotée par C4E

Dans le cadre d’un vaste chantier de rénovation des installations techniques de la Maison d’Arrêt de Villepinte (93), la société C4E a été sollicitée par IDEX représentée par Laurent CABLEY, acteur historique dans les services d’énergie en milieu pénitentiaire depuis les années 1990. Ce projet ambitieux, axé sur la rénovation complète de la Gestion Technique du Bâtiment (GTB), a été conduit sous la supervision de la société d’ingénierie ON‑ERGIQ, représentée par son dirigeant Arnaud TASSE.

Un objectif clair : moderniser une GTB vieillissante

Le site de Villepinte disposait d’une GTB existante basée sur des équipements SIEMENS devenus obsolètes. La mission confiée à C4E consistait à remplacer l’ensemble de ces équipements par une solution moderne, performante et évolutive, tout en respectant les contraintes d’un site pénitentiaire en activité.

Pour cela, C4E a déployé une architecture complète de GTB reposant exclusivement sur les solutions du fabricant DISTECH CONTROLS, avec notamment des automates ECY‑S1000E et ECY‑303 de la gamme ECLYPSE, et une supervision assurée par EC‑Net Supervisor sur la base NIAGARA. Cette infrastructure permet désormais une gestion fine des équipements CVC (chauffage, ventilation, climatisation), de l’éclairage, des alarmes techniques et de sûreté, ainsi que la remontée de données de comptage énergétique.

Une infrastructure réseau sur mesure

Au cœur du projet, la création d’un réseau de communication TCP/IP totalement indépendant a été essentielle pour garantir la sécurité et la fiabilité de la supervision. C4E a confié cette mission à son partenaire spécialisé CRTC, représenté par Pierre PETITFOUR. Ce réseau, conçu en fibre optique OM4, assure une redondance via une architecture à double point de distribution (PCI et Maintenance), renforçant la résilience du système face aux pannes.

CRTC a pris en charge la fourniture, la programmation et la mise en service des équipements actifs du réseau (baies informatiques, switches Alcatel‑Lucent), ainsi que le tirage des câbles en conformité avec les préconisations strictes de la DSI pénitentiaire.

Une exécution maîtrisée, de l’étude à la formation

Le projet a été suivi par C4E TECHNOLOGIES, représentée par le chargé d’affaires François PAGANO, qui a coordonné les différentes phases de l’opération : audit initial, conception des analyses fonctionnelles, programmation des automates, installation sur site, mise en service, et accompagnement des équipes d’exploitation.

En complément des prestations techniques, C4E a mené deux sessions de formation (initiale et rappel à 3 mois) à destination du personnel IDEX, assurant ainsi une prise en main efficace du nouvel outil.

Le projet comprenait également la création et l’intégration d’armoires électriques spécifiques dans les différents locaux techniques, le recâblage des capteurs et actionneurs existants, ainsi qu’un audit de l’éclairage et une interface avec le système de sécurité GSA.

Un projet à forte valeur ajoutée

Avec un montant de 645 306 € HT, cette opération marque une étape majeure dans la modernisation des infrastructures techniques du site pénitentiaire. Le choix d’une architecture ouverte (BACnet TCP/IP) et compatible avec les outils GMAO et de suivi énergétique d’IDEX garantit la pérennité et l’évolutivité du système.

Ce projet illustre parfaitement la capacité de C4E à intervenir sur des environnements sensibles, en mobilisant des compétences pointues en automatisme, supervision et réseaux, tout en respectant des exigences strictes en matière de sécurité, de confidentialité et de continuité de service.
